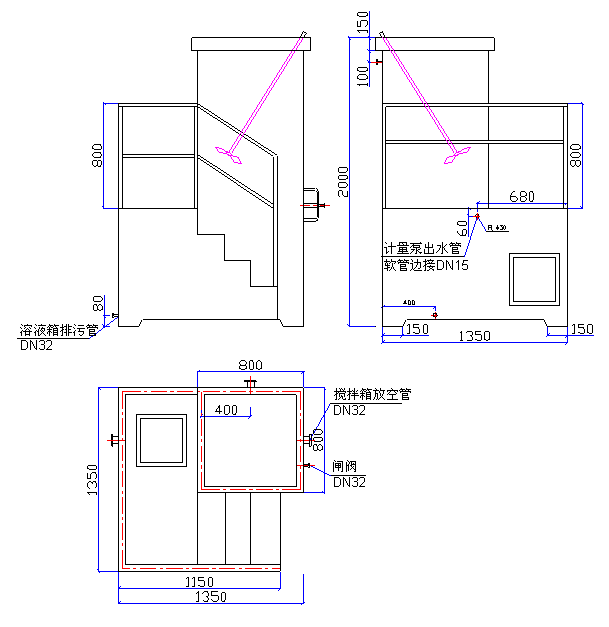

JY-III型加藥裝置安裝圖

設備選用及使用說明：

一、選用時首先要根據投加溶液量來確定選用規格，再根據投加點要求，確定投加點方式，投加方式可參考說明書使用示意，一般選用兩臺，其中一臺工作，一臺備用。（選用III型時，可以不考慮備用）

二、使用時，首先在攪拌槽內注入水（溶劑）定量加入藥劑或溶質，啟動攪拌機，根據溶液和溶質攪拌要求。待攪拌完成后關閉攪拌機，打開閘閥把攪拌液放入溶液槽內。將計量泵調到所需投加藥量，可以開始投藥工作。在投藥過程中，攪拌機和計量泵系統可以同時工作，以達到連續投藥的效果。在連續工作時注意：溶液攪拌槽內的攪拌液放入溶液槽外設有視鏡，應該注意液面高度不得超過境界線上。

三、設備只需放置在平整的地坪上即可投入工作，可放置在室內或室外，但是本設備在操作使溫度不能低于零下5度，否則應該考慮設備保溫。

（三）ZJ型自動加藥裝置

1、適用范圍：

（1）給水凈化處理過程中，用于溶液硫酸鋁、明礬、堿式氯化鋁、硫酸亞鐵、三氯化鐵等混凝劑和投加。

（2）在鈉離子交換法進行水質軟化中，用于制備食鹽、再生溶液。

（3）在污水處理的氣浮、沉淀工藝中，用于硫酸鋁、堿式氯化鋁、硫酸亞鐵、三氯化鐵等的溶解和投加。

（4）其他水處理中，如中和、水質穩定、鍋爐水處理等用于溶解固體氫氧化鈉、氫氧化鈣、蘇打以及磷系、鉬系等鹽類化合物。

（5）給水消毒時，可用制備和投加漂****消毒液。故本機不但可用于水處理混凝沉淀、也可以用水的消毒。

2、主要特點：

（1）在藥劑室和藥液室之間設置了過濾裝置，因而藥液在進入藥液室前進行了過濾，除去了藥劑溶解后遺下的殘渣，免去了一般投藥設備，被殘渣堵塞投配管道的弊端，保證了整個藥液投加系統正常的進行工作。

（2）利用水泵的循環水系統不斷的對藥劑進行淋濾直至藥劑全部溶解為止。

（3）該機高度低，占地小，安裝移動都放便。就位后，只要接上水、電即可使用，操作管理簡單，將大大地減少操作人員的勞動強度。

（4）該機還裝有過濾裝置的反沖洗系統，這就使過濾裝置的正常運行有了可靠的保證。

3、ZL設計參數：

序號	型號	有效 容量 （升）	電動機功率（kw）	尺      寸（mm）								設備總重(kg)	反沖洗出水管D1	溢流出水管D2	進水管D3	輔助沖洗管 D4	投藥管D5
				L1	L2	L	M1	M2	M	H	h
1	ZJ-500型	500	0.75	83	1100	1183	100	928	1028	1400	950	864	50	50	20	20	20
2	ZJ-650型	650	0.75	83	1200	1283	100	978	1078	1400	950	1040	50	10	20	20	20
3	ZJ-800型	800	0.75	83	1300	1383	100	1128	1228	1400	950	1304	50	10	20	20	20
4	ZJ-1000型	1000	1.1	83	1580	1663	100	1200	1300	1500	950	1600	65	65	25	25	25
5	ZJ-1500型	1500	1.1	83	1750	1833	100	1600	1700	1500	950	2200	65	65	25	25	25
6	ZJ-2000型	2000	1.1	83	2100	2183	100	1800	1900	1500	950	4040	65	65	25	25	25

ZJ型外形圖:

（四）JYZ型全自動加藥裝置
